Présentation

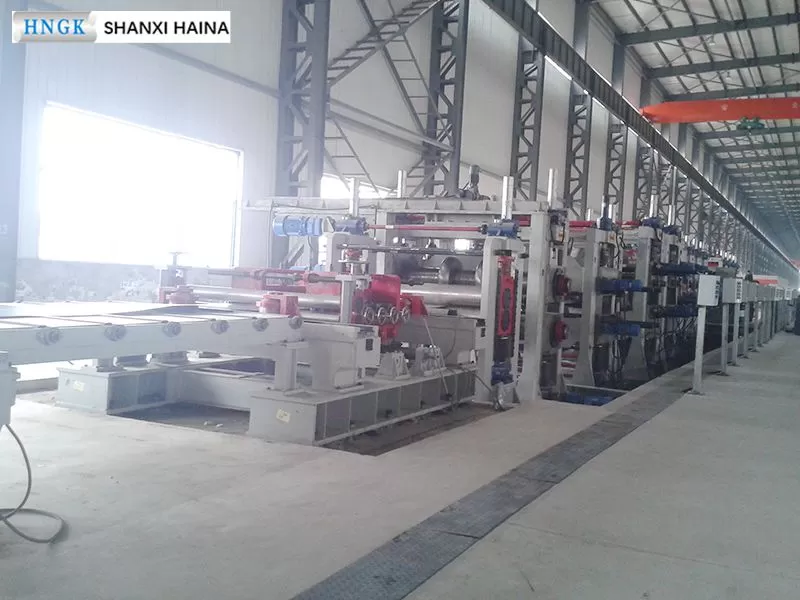

La machine de tube de soudage en acier inoxydable permet de déplier et de mettre à niveau la tôle d’acier inoxydable d’une certaine largeur après le cisaillement longitudinal en plusieurs bandes, et puis de les mettre dans une machine de formage, de courber la tôle d’acier en pièce brute de tube circulaire à l’aide de rouleau de laminage, de souder les pièces brutes tubulaires en tube d’acier via le soudage combiné à l’aide de soudeuse plasma et de soudeuse à arc d'argon.

Le formage du tube soudé en acier inoxydable se divise en formage en rouleau, formage flexible et formage flexible automatique. Parmi les dispositifs développés par notre société, le dispositif à faible diamètre (Φ≤114) adopte le formage à rouleau. Le dispositif à grand diamètre (Φ≤711) adopte le formage flexible ou le formage flexible automatique.

Le formage à commande précise est ainsi développé par notre société depuis ces dernières années, dont l’avantage est la très bonne qualité du produit à formage grossier grâce à la commande précise au lieu de modifier l’aspect de tube avec formage précis. De ce fait, le mode de non remplacement de rouleau est prévu pour un tel mode de formage. De cette façon, aucun rouleau de laminage n’est remplacé pour toutes les machines de formage afin de résoudre le problème de remplacement de rouleau pour le formage précis et de non remplacement du rouleau pour le formage grossier pour les dispositifs antérieurs, et d’économiser ainsi l’investissement, de réduire la durée de remplacement et d’améliorer l’efficacité du dispositif. Et lors de remplacement, la commande à ordinateur est ainsi prévue. Le rouleau ne sera automatiquement mis en place qu’après la saisie des paramètres dans l’ordinateur tels que le diamètre de tube, l’épaisseur de paroi, la matière, etc. De ce fait, l’efficacité de dispositif et le tau de produit fini sont ainsi améliorés. Un tel mode de formage s’applique au grand dispositif et le dispositif moyen (pour le modèle 219 au modèle 711) afin d’économiser considérablement l’investissement et d’améliorer l’efficacité.

Selon les destinations du produit, le dispositif de tube de soudage en acier inoxydable se divise en modèle de tube industriel et modèle de tube décoratif.

Le modèle de tube industriel est généralement disponible pour produire des tubes à haut niveau dans les domaines d’industrie chimique, de tube sous-main, de conduites de transmission de pétrole et de gaz naturel, etc., dont les exigences sur la matière et la qualité du produit sont strictes. Des équipements de détection et de procédé, tels que le nivellement et le traitement de soudure, le recuit de solution solide, la détection à rayons x, la détection à ultrason, la machine d’essai piézométrique HP, etc. sont prévus dans les dispositifs.

Le modèle de tube décoratif est généralement applicable à la production des tubes d’acier décoratifs.

Modèles

No.	Type	Spécifications (mm)	Vitesse de formage (m/min)	Epaisseur de tôle (mm)	Puissance installée (kW)	Surface bâtie (m²)
1	HMB×G-32	Φ15-Φ32	0.1-2.0	1.0-2.5	-40	18×100
2	HMB×G-50	Φ21-Φ50	0.1-2.0	1.0-4.0	-45	18×100
3	HMB×G-60	Φ25-Φ60	0.1-2.0	1.5-4.5	-50	18×100
4	HMB×G-76	Φ32-Φ76	0.1-2.0	1.5-5.0	-55	18×120
5	HMB×G-89	Φ36-Φ89	0.1-2.0	2.0-6.0	-60	18×120
6	HMB×G-114	Φ50-Φ114	0.1-1.8	2.0-7.0	-70	18×120
7	HMB×G-127	Φ50-Φ127	0.1-1.8	2.0-7.0	-70	18×120
8	HMB×G-140	Φ60-Φ140	0.1-1.8	2.0-8.0	-75	18×120
9	HMB×G-165	Φ76-Φ165	0.1-1.8	2.0-8.0	-80	18×150
10	HMB×G-219	Φ89-Φ219	0.1-1.8	2.0-10	-100	24×200
11	HMB×G-273	Φ89-Φ273	0.1-1.8	2.0-10	-120	24×200
12	HMB×G-325	Φ140-Φ325	0.1-1.5	2.0-12	-250	24×200
13	HMB×G-355	Φ140-Φ355	0.1-1.5	2.0-12	-250	24×200
14	HMB×G-406	Φ165-Φ406	0.1-1.5	2.0-12	-250	24×200
15	HMB×G-426	Φ165-Φ426	0.1-1.5	2.0-14	-300	24×300
16	HMB×G-508	Φ219-Φ508	0.1-1.5	3.0-14	-350	30×300
17	HMB×G-610	Φ273-Φ610	0.1-1.5	3.0-14	-350	30×300
18	HMB×G-630	Φ273-Φ630	0.1-1.5	3.0-14	-400	30×300
19	HMB×G-660	Φ273-Φ660	0.1-1.5	3.0-14	-400	30×300
20	HMB×G-711	Φ325-Φ711	0.1-1.5	3.0-14	-400	30×400

Procédés d’opération

Alimentation de rouleau - Dépliage de rouleau - Mise à niveau - Cisaillage et soudage bout à bout- Petite enveloppe mobile - Formage -Soudage PPT – Nivellement de soudure interne - Recuit en ligne - Refroidissement à eau -Définition de diamètre - Découpage à dimensions définies – Détection à rayons × - Chanfreinage à tête plate - Essai piézométrique – Traitement de solution solide - Détection de la soudure à ultrasons hors ligne et du corps tubulaire – Décapage et passivation - Pesage, mesure de longueur, pulvérisation de marque - Récupération de produits finis.
