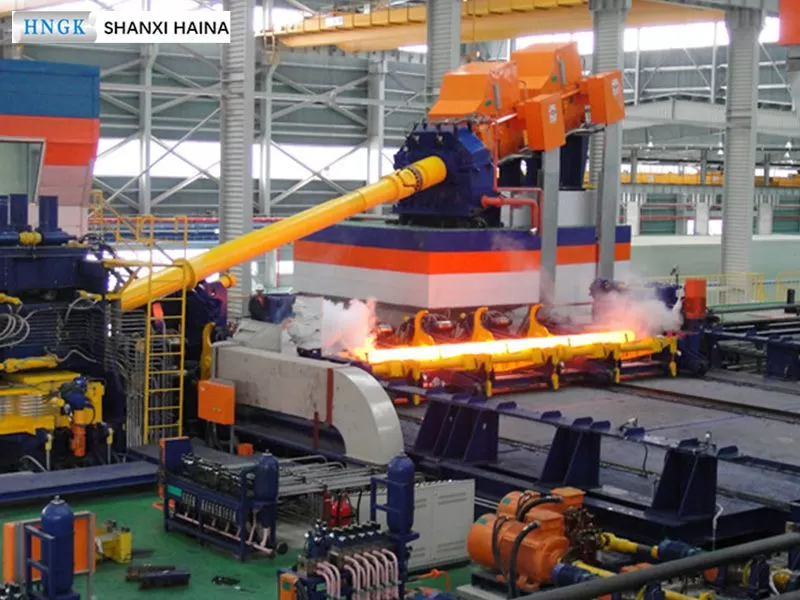

وحدة تشكيل الأنابيب غير الملحومة بالدرفلة على الساخن

الأول. المقدمة

من المعتاد تسمية وحدة تشكيل الأنابيب غير الملحومة بالدرفلة على الساخن بشكل وحدة تشكيل الأنابيب غير الملحومة بالدرفلة على الساخن ذات عملية تشكيل الجدران مع قضيب النواه، مثل وحدة MPM ووحدة Assel وما إلى ذلك. وبناء على خصائص الدرفلة لآلات درفلة الأنابيب، هناك شكلان رئيسيان: أحدهما وحة الدرفلة المستمرة، والآخر وحدة الدرفلة المائلة. ويمكن تقسيم وحدة الدرفلة المستمرة إلى ثلاثة الأنواع المتمثلة في قضيب النواه العائم وقضيب النواه شبه العائم وقضيب النواه المقيد وفقا لوضع تشغيل قضيب النواه. من بينها، الوحدة بنوع قضيب النواه المقيد يمكن تقسيمها إلى نوع البكرتين (MPM) وثلاث البكرات (PQF) حسب عدد البكرات. وتنقسم وحدة الدرفلة المائلة إلى النوعين وفقا لعدد بكرات الدرفلة: ماكينة الدرفلة بنوع ثلاث البكرات (Assel) وماكينة الدرفلة بنوع البكرتين (Accu Roll).

وحدة درفلة الأنابيب المستمرة تكون مناسبة لإنتاج الأنابيب الفولاذية بدفعة كبيرة، وكمية انتاجها تكون مرتفعا، والأنابيب الفولاذية المدرفلة تكون طويلة (يمكن أن طول الأنبوب يتجاوز 30 متر)، ونوعية الأسطح الداخلية والخارجية للمنتج تكون جيدة ومستقرة، والعائد الخاص بها يكون مرتفعا، ونطاق المواصفات يكون واسعا، وتكون D/S كبيرة (أكثر من 42)، ولكن استثمارها يكون كبيرا، وهناك العديد من الأدوات وقطع الغيار، ويستغرق وقتا طويلا عند تغيير المواصفات. ووحدة الدرفلة المائلة تكون مناسبة لإنتاج أنواع متعددة من الأنابيب الفولاذية بدفعة صغيرة، ويكون استثمارها صغيرا، وهناك عدد قليل من الأدوات وقطع الغيار مع استهلاك الأدوات المنخفض، وكما تتميز بالإنتاج المرن وتوفير الوقت عند تغيير المواصفات، ولكن كمية الإنتاج الخاصة بها تكون منخفضة، وطول الأنبوب الفولاذي المدلفن يكون قصيرا (لا يتجاوز طول الأنبوب بشكل عام 15 مترا)، وجودة السطح الداخلي والخارجي تكون غير مستقرة عند درفلة الأنابيب ذات الجدران الرقيقة، ونطاق المواصفات يكون ضيقا، ويكون D/S صغيرا (بشكل عام أقل من 40)، والعائد الخاص بها يكون منخفضا.

الثاني. النموذج

تدفق العملية: الأنابيب الخام ← الفحص←  الطحن ← النشر ← التدفئة← الثقابة ← ماكينة تشكيل الأنابيب بالدرفلة ← تخفيف حدة التوتر ← منصة التبريد ← الاستقامة ← قطع الأنابيب ← الاختبار الهيدروستاتيكي ← الشطب ← الفحص اليدوي← الوزن وقياس الطول ووضع العلامات← التعبئة والتغليف
