تقوم وحدة تشكيل الأنابيب الملحومة الحلزونية ذات البندول الخلفي بفتح وتسوية اللفائف الفولاذية بمعدات الوحدة، ثم تقوم بتغذيها في ماكينات التشكيل بزاوية معينة.
يشارك:
الأول. المقدمة

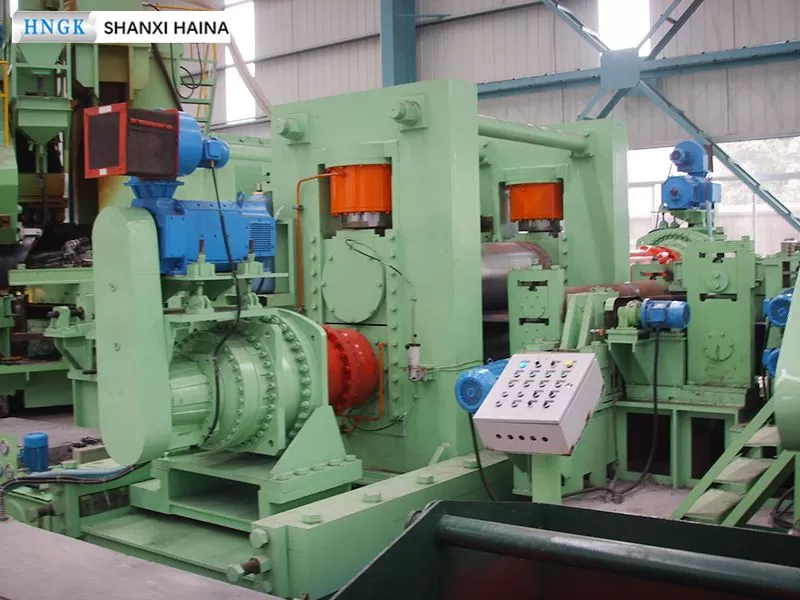

تقوم وحدة تشكيل الأنابيب الملحومة الحلزونية ذات البندول الخلفي بفتح وتسوية اللفائف الفولاذية بمعدات الوحدة، ثم تقوم بتغذيها في ماكينات التشكيل بزاوية معينة. وتستخدم مبدأ ماكينات اللف ثلاثية البكرات بزوايا معينة لتشكيل أنبوب مستدير مستمر. ويتم لحام اللحامات الحلزونية المستمرة بآلات اللحام بالقوس المغمور. ويتم تنفيذ جميع عمليات فك اللف والتسوية والقطع واللحام للفائف الفولاذية على عربة اللحام بنوع الحركة الترددية. وعندما يتم إجراء لحام اللفائف الفولاذية، فإن عربة اللحام بنوع الحركة الترددية والمضيف يحافظان على نفس السرعة للحركة للأمام، ولا يتوقف المضيف للإنتاج المستمر. وعند اكتمال اللحام، تتراجع عربة اللحام بنوع الحركة الترددية بسرعة إلى الموضع الأولي وتنتظر اللفائف الفولاذية التالية. وتتميز طريقة الإنتاج المستمر هذه بمزايا كفاءة الإنتاج العالية وجودة المنتج الجيدة ولحام الأنابيب الأقل.
وفقا لاستخدامات المنتج المختلفة، تنقسم وحدة تشكيل الأنابيب الملحومة الحلزونية ذات البندول الخلفي إلى: النماذج القياسية API والنماذج القياسية الوطنية. وتستخدم النماذج القياسية API بشكل أساسي في إنتاج خطوط أنابيب النفط والغاز الطبيعي (لمسافات طويلة)، وتكون متطلبات المواد والجودة للأنابيب الفولاذية عالية جدا، وتكون المتطلبات المقابلة لمعدات الوحدة ومعدات الفحص عالية جدا. ويستخدم النموذج القياسي الوطني بشكل أساسي في انتاج أنابيب نقل الغاز الطبيعي وخطوط أنابيب المياه لمسافات قصيرة والأنابيب اللازمة لبناء شبكة الأنابيب الحضرية والأنابيب الهيكلية وأنابيب الأعمدة، إلخ، وكما أكون متطلبات المواد والجودة للصلب مرتفعة أيضا، وتكون في المرتبة الثانية بعد معايير API.
الثاني. النموذج
الرقم التسلسلي | الموديل | المواصفات (مم) | سماكة اللوحة (مم) | عرض اللوحة (مم) | السعة المركبة (كيلوواط) | مساحة الأرضية (م2) |
| 1 | HNHL×-820 | Φ219-Φ820 | 3-14 | 350-1300 | 500 | 30×400 |
| 2 | HNHL×-1020 | Φ273-Φ1020 | 3-16 | 350-1300 | 800 | 30×400 |
| 3 | HNHL×-1420 | Φ325-Φ1420 | 3-18 | 500-1600 | 1000 | 30×400 |
| 4 | HNHL×-1620 | Φ426-Φ1620 | 4-25.4 | 500-1600 | 1500 | 30×400 |
| 5 | HNHL×-1820 | Φ508-Φ1820 | 4-25.4 | 500-2000 | 1500 | 30×400 |
| 6 | HNHL×-2020 | Φ508-Φ2020 | 4-25.4 | 500-2000 | 1500 | 30×400 |
| 7 | HNHL×-2400 | Φ508-Φ2400 | 4-25.4 | 500-2000 | 1800 | 30×400 |
| 8 | HNHL×-3000 | Φ610-Φ3000 | 4-25.4 | 500-2000 | 1800 | 30×400 |
| 9 | HNHL×-3500 | Φ720-Φ3500 | 4-25.4 | 600-2000 | 2000 | 30×400 |
الثالث. تدفق العملية
وضع اللف - فتح اللف - التسوية -القص واللحام- جهاز طحن الحواف- جهاز التغذية - عربة اللحام المتحرك - جهاز التسليم -الانحناء المسبق ولوحة التوجيه- التشكيل - اللحام الداخلي - اللحام الخارجي - التتبع والقطع - النقل بشاحنة الأنابيب-طحن مفاصل اللحام الداخلية والخارجية-توسيع قطر نهاية الأنابيب- الاختبار بالأشعة السينية- الاختبار الهيدروستاتيكي -شطب النهاية المسطحنة - الاختبار بالموجات فوق الصوتية - تصوير نهاية الأنابيب- الوزن وقياس الطول ووضع العلامات - جمع المنتجات النهائية.
