وحدة تشكيل الأنابيب الملحومة الحلزونية ذات البندول الأمامي

تقوم وحدة تشكيل الأنابيب الملحومة الحلزونية ذات البندول الأمامي بفتح وتسوية اللفائف الفولاذية بمعدات الوحدة، ثم تقوم بتغذيها في ماكينات التشكيل بزاوية معينة.

يشارك:

الأول. المقدمة

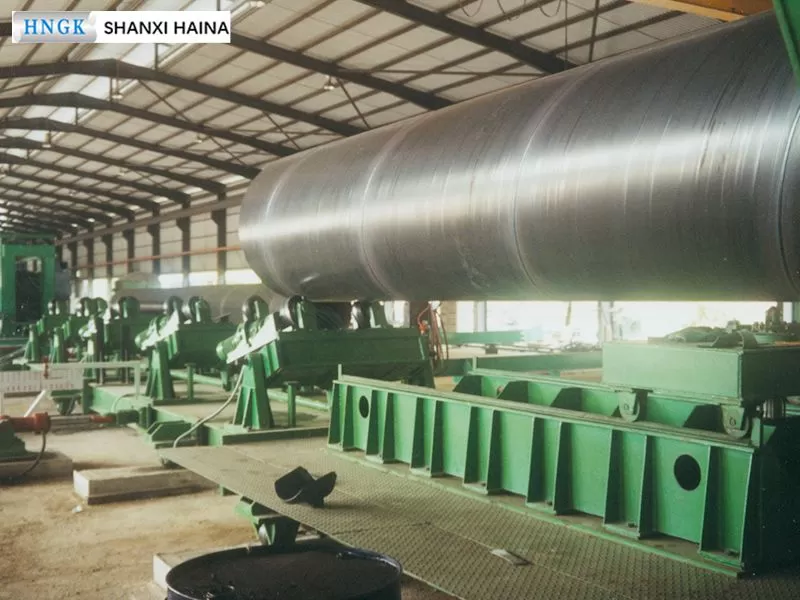

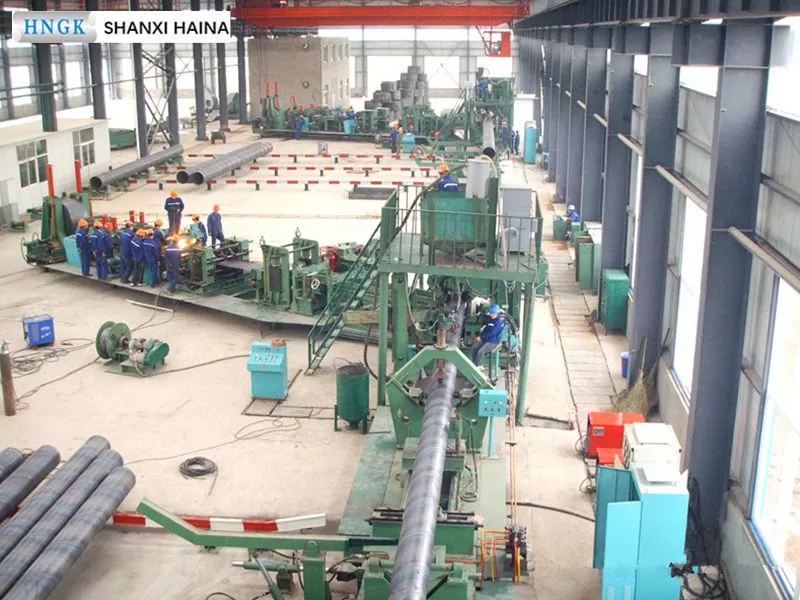

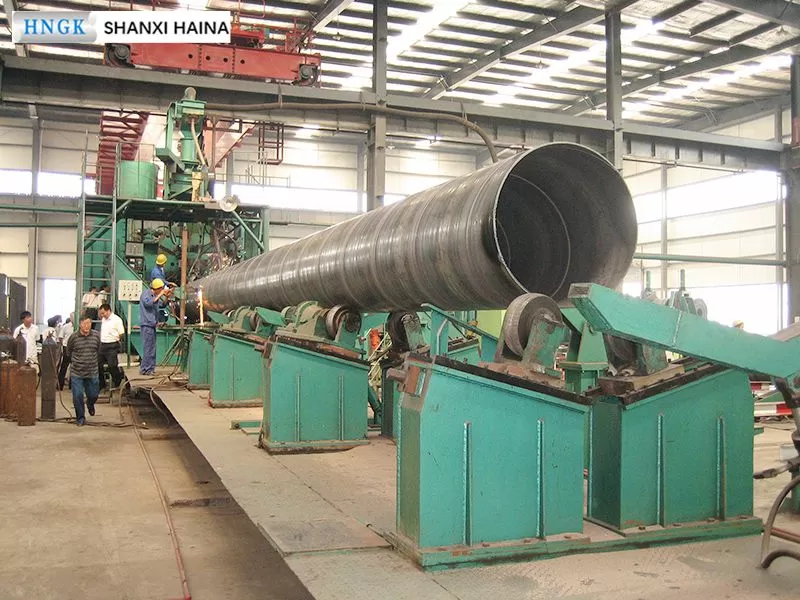

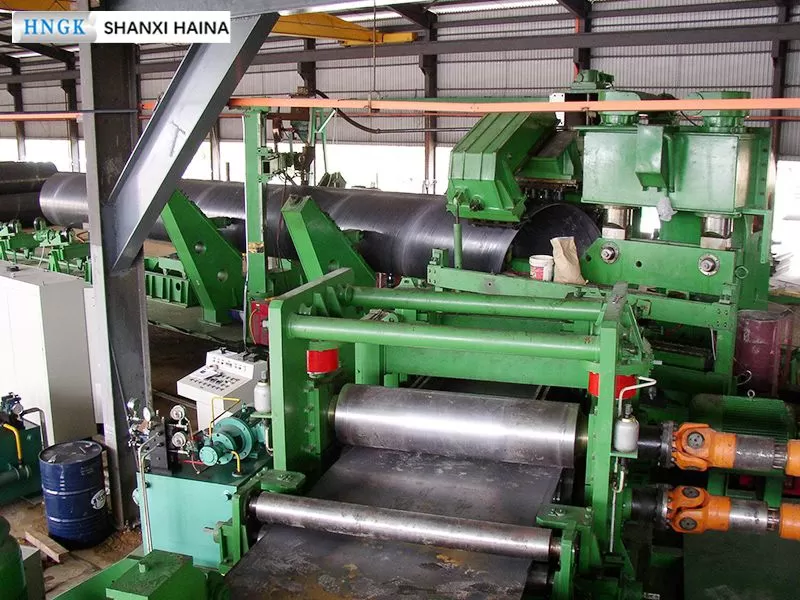

تقوم وحدة تشكيل الأنابيب الملحومة الحلزونية ذات البندول الأمامي بفتح وتسوية اللفائف الفولاذية بمعدات الوحدة، ثم تقوم بتغذيها في ماكينات التشكيل بزاوية معينة. وتستخدم مبدأ ماكينات اللف ثلاثية البكرات بزوايا معينة لتشكيل أنبوب مستدير مستمر. ويتم لحام اللحامات الحلزونية المستمرة بآلات اللحام بالقوس المغمور. وعندما يتم تنفيذ جميع عمليات فك اللف والتسوية والقطع واللحام للفائف الفولاذية، ينبغي أن يتوقف المضيف عن الإنتاج المستمر وتنتظر. وعند اكتمال اللحام، سيبدأ المضيف الإنتاج. وتتبنى وحدة تشكيل الأنابيب الملحومة الحلزونية ذات البندول الأمامي طريقة الإنتاج المتقطعة، وتتميز بمزايا الاستثمار المنخفض والتشغيل البسيط.

وفقا لاستخدامات المنتج المختلفة، تنقسم وحدة تشكيل الأنابيب الملحومة الحلزونية ذات البندول الأمامي إلى: النماذج القياسية API والنماذج القياسية الوطنية. وتستخدم النماذج القياسية API بشكل أساسي في إنتاج خطوط أنابيب النفط والغاز الطبيعي (لمسافات طويلة)، وتكون متطلبات المواد والجودة للأنابيب الفولاذية عالية جدا، وتكون المتطلبات المقابلة لمعدات الوحدة ومعدات الفحص عالية جدا. ويستخدم النموذج القياسي الوطني بشكل أساسي في انتاج أنابيب نقل الغاز الطبيعي وخطوط أنابيب المياه لمسافات قصيرة والأنابيب اللازمة لبناء شبكة الأنابيب الحضرية والأنابيب الهيكلية وأنابيب الأعمدة، إلخ، وكما أكون متطلبات المواد والجودة للصلب مرتفعة أيضا، وتكون في المرتبة الثانية بعد معايير API.

الثاني. النموذج

الرقم التسلسلي	الموديل	المواصفات (مم)	عرض اللوحة (مم)	السعة المركبة (كيلوواط)	سماكة اللوحة (مم)	مساحة الأرضية (م²)
1	HNQL×-426	Φ219-Φ426	300-600	200	3-14	24×200
2	HNQL×-529	Φ219-Φ529	300-800	300	3-16	24×200
3	HNQL×-630	Φ219-Φ630	300-1000	400	3-18	24×200
4	HNQL×-720	Φ219-Φ720	300-1200	500	4-25.4	24×200
5	HNQL×-820	Φ219-Φ820	350-1300	500	3-14	24×200
6	HNQL×-1020	Φ273-Φ1020	350-1300	800	3-16	24×200
7	HNQL×-1420	Φ325-Φ1420	500-1600	1000	3-18	24×200
8	HNQL×-1620	Φ426-Φ1620	500-1600	1500	4-25.4	30×300
9	HNQL×-1820	Φ508-Φ1820	500-2000	1500	4-25.4	30×300
10	HNQL×-2020	Φ508-Φ2020	500-2000	1500	4-25.4	30×300
11	HNQL×-2400	Φ508-Φ2400	500-2000	1800	4-25.4	30×300
12	HNQL×-3000	Φ610-Φ3000	500-2000	1800	4-25.4	30×300
13	HNQL×-3500	Φ720-Φ3500	600-2000	2000	4-25.4	30×300

الثالث. تدفق العملية

وضع اللف - فتح اللف - التسوية -القص واللحام- جهاز طحن الحواف-جهاز التسليم -الانحناء المسبق ولوحة التوجيه- التشكيل - اللحام الداخلي - اللحام الخارجي - التتبع والقطع - السحب -طحن مفاصل اللحام الداخلية والخارجية-توسيع قطر نهاية الأنابيب- الاختبار بالأشعة السينية- الاختبار الهيدروستاتيكي -شطب النهاية المسطحنة - الاختبار بالموجات فوق الصوتية - تصوير نهاية الأنابيب- الوزن وقياس الطول ووضع العلامات - جمع المنتجات النهائية.
