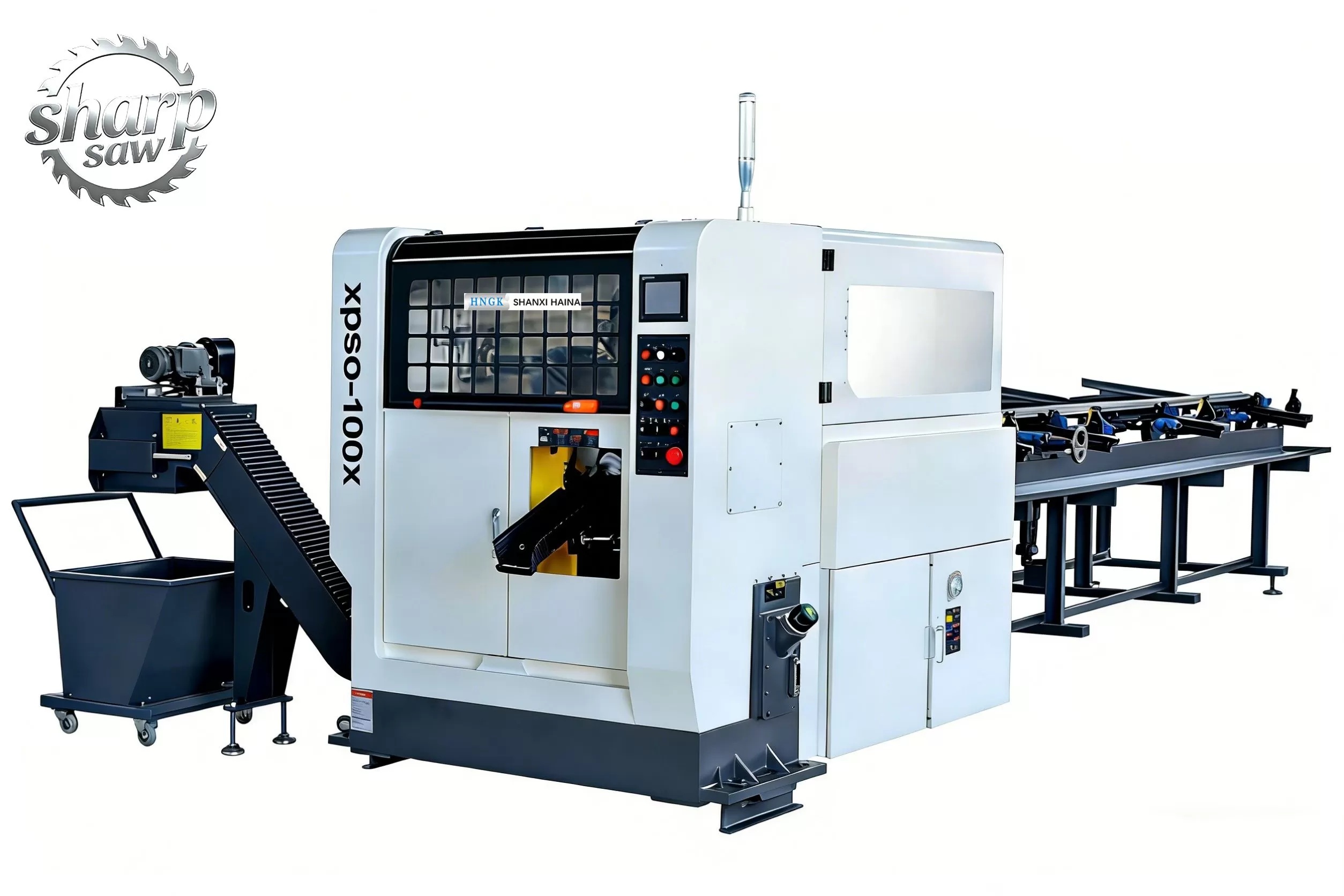

Serie de aserrado personalizado Xpso-d CNC totalmente automática solución de sierra circular metálica personalizada

Soluciones de aserrado automático en línea

De acuerdo con la línea de producción existente del cliente, diseñar una línea de producción de blanqueo profesional para el cliente, con máquina de sierra circular como analizador de material de soporte del núcleo, máquina de marcado y marcado de acero, dispositivo de secado de fluido de corte de superficie de barra, sistema de monitoreo del diámetro de barra, máquina de achaflanado de cabeza única y doble, sistema de pesaje automático y otros sistemas de control de peso, dispositivos de apilamiento automático, Dispositivo de alimentaciones flexible, dispositivos de recepción de descarga de soporte, dispositivos de recepción y conteo de manipuladores de estantes, dispositivos de pelado de material de barra oxidado y otros equipos auxiliares y conectarse con la línea de producción del cliente Haga que el proceso de blanqueo utilice equipos profesionales, coincidentes, automatizados e inteligentes, y realice el suministro de blanqueo totalmente automático y eficiente para los clientes.

Soluciones de aserrado automático fuera de línea

De acuerdo con las necesidades reales y más recientes de diferentes industrias, hemos desarrollado una línea de producción especializada de sierra fuera de línea para la carga, clasificación, sierra, descarga, prueba, paletización y envasado, cuyo núcleo es usar el marco de alimentación de clúster para realizar la alimentación automática de materias primas, la máquina de sierra circular para realizar el tamaño y corte automáticos de materias primas, y los productos terminados después de ser probados por el mecanismo de prueba automática del estante de descarga se colocan en diferentes marcos de material de acuerdo con los resultados por el robot paletizador, y los marcos de material se transportan a la empaquetadora para empaquetar y almacenar después de ser llenados. Puede construir una línea de producción de sierra eficiente y totalmente automática fuera de línea en una pequeña huella.

Soluciones de aserrado personalizadas para piezas de forma especial

De acuerdo con las necesidades especiales de rendimiento de los clientes, una serie de modelos especiales como la sierra circular de placa de corte, la máquina de sierra circular de corte de anillo de tubo circular de gran diámetro, la máquina de sierra circular de corte de riel de tubo rectangular grande en forma de L, la máquina de sierra circular de corte de riel de cambio de perfil grande se pueden personalizar para resolver las necesidades de sierra de los clientes de una manera totalmente circular.

Parámetros	Xpso-60x	Xpso-80x	Xpso-100x	Xpso-120x	Xpso-160x
Capacidad de sierra
Material de barra / tubo circular ●(mm)	φ10-60	Φ20-80	Φ30-100	Φ30-120	Φ40-160
Material de ángulo / tubo cuadrado ■ (mm)	10-42	10-55	30-70	30-85	40-112
Dispositivo de cabeza de máquina
Especificación de la hoja de sierra (mm)	φ250*2.0T	φ285*2.0T	Φ330*2.0T	Φ360*2.25T	Φ460*2.7T
Motor de accionamiento del husillo (kw)	5.5(4P)	7.5(4P)	11(4P)	13（4p）	18.5（4p）
Velocidad de rotación de la hoja de sierra (rpm)	40-160	40-160	4 0-140	40-140	40-140
Cortar el método de alimentación	Alimentación de bisel (servomotor AC + tornillo de bola + guía lineal)
Método de abrazadera principal	sujeción inclinada y horizontal hidráulica 1set cada
Dispositivo de compensación del espacio libre del engranaje	Freno a través del eje (polvo neumático/magnético)
Dispositivo a prueba de choques de deflexión de la hoja de sierra	Bloque paralelo de carburo de tungsteno
Mecanismo de alimentación de corte a longitud (GFC)
Cortar a longitud modo de alimentación	Servo motor AC + tornillo de bola
Modo de abrazadera de alimentación	Ajuste hidráulico horizontal
Longitud de corte final (mm)	≥10
Longitud de la cola (mm)	≥60	≥70	≥80	≥90	≥100
Longitud de alimentación única (mm)	10-800	10-800	10-800	10-800	10-800
Parámetros del estante de carga
Longitud de alimentación permitida (mm)	2000-6000 (Se requiere un bastidor de carga personalizado para superar las especificaciones)
Método de alimentación	Elevador hidráulico precargado
Sistema hidráulico
Motor de accionamiento hidráulico (kw)	2.25（4p）
Presión de accionamiento hidráulico (mpa)	7.0
Capacidad del aceite hidráulico (L)	110
Tamaño y peso
Tamaño (L * W * H) mm	680020002100	690025002500	710030003000	720034003000	730036003000
Peso (kg)	2100	3000	3500	3680	5280
Equipado y opcionall
Sistema de lubricación	Lubricación manual de grupos/lubricación centralizada cuantitativa cronometrada automática
Divisor	Dispensadores neumáticos alternativos/personalizados
Método de eliminación de desechos de hoja de sierra	Cepillo de alambre circular pasivo/cepillo de alambre circular activo
Dispositivo de eliminación de chips	Extractor de virutas estándar/extractor de virutas personalizado
Recuperación de niebla de aceite	Máquina de filtrado multietapa Recuperación de niebla de aceite
Intercambiador de calor de caja de control eléctrica	Sistema cerrado de intercambio de calor de alta eficiencia
Dispositivo de alimentación	Estante de carga estándar/bastidor de carga de clúster
Dispositivo de recepción de material largo de descarga	Personalizado bajo demanda, paletizado y empaquetado automático en línea, fuera de línea y robótico

Parámetros	Xpso-200x	Xpso-230x	Xpso-260x	Xpso-300x	Xpso-360x
Capacidad de sierra
Material de barra / tubo circular ●(mm)	Φ80-200	Φ100-230	Φ130-260	Φ170-300	Φ200-360
Material de ángulo / tubo cuadrado ■ (mm)	80-140	100-160	130-180	170-210	200-252
Dispositivo de cabeza de máquina
Especificación de la hoja de sierra (mm)	Φ540*3.0T	Φ700*3.8T	Φ750*3.8T	Φ860*4.0T	Φ960*4.2T
Motor de accionamiento del husillo (kw)	22(4P)	25(4P)	30(4P)	37（4p）	45（4p）
Velocidad de rotación de la hoja de sierra (rpm)	40-100	40-100	40-80	40-80	40-60
Cortar el método de alimentación	Alimentación de bisel (servomotor AC + tornillo de bola + guía lineal)
Método de abrazadera principal	sujeción inclinada y horizontal hidráulica 1set cada
Dispositivo de compensación del espacio libre del engranaje	Freno a través del eje (polvo neumático/magnético)
Dispositivo a prueba de choques de deflexión de la hoja de sierra	Bloque paralelo de carburo de tungsteno
Mecanismo de alimentación de corte a longitud (GFC)
Cortar a longitud modo de alimentación	Servo motor AC + tornillo de bola
Modo de abrazadera de alimentación	Ajuste hidráulico horizontal
Longitud de corte final (mm)	≥10
Longitud de la cola (mm)	≥130	≥130	≥130	≥130	≥130
Longitud de alimentación única (mm)	10-1000	10-1000	10-1000	10-1000	10-1000
Parámetros del estante de carga
Longitud de alimentación permitida (mm)	2000-6000 (Se requiere un bastidor de carga personalizado para superar las especificaciones)
Método de alimentación	Elevador hidráulico precargado
Sistema hidráulico
Motor de accionamiento hidráulico (kw)	3.75（4p）
Presión de accionamiento hidráulico (mpa)	9.0
Capacidad del aceite hidráulico (L)	150
Tamaño y peso
Tamaño (L * W * H) mm	740037003100	800040003500	1030046004000	1230046004000	1530046004500
Peso (kg)	7500	10000	12000	13600	15500
Equipado y opcionall
Sistema de lubricación	Lubricación manual de grupos/lubricación centralizada cuantitativa cronometrada automática
Divisor	Dispensadores neumáticos alternativos/personalizados
Método de eliminación de desechos de hoja de sierra	Cepillo de alambre circular pasivo/cepillo de alambre circular activo
Dispositivo de eliminación de chips	Extractor de virutas estándar/extractor de virutas personalizado
Recuperación de niebla de aceite	Máquina de filtrado multietapa Recuperación de niebla de aceite
Intercambiador de calor de caja de control eléctrica	Sistema cerrado de intercambio de calor de alta eficiencia
Dispositivo de alimentación	Estante de carga estándar/bastidor de carga de clúster
Dispositivo de recepción de material largo de descarga	Personalizado bajo demanda, paletizado y empaquetado automático en línea, fuera de línea y robótico
