Laminador de tubería SSAW
Hogar > Productos>Laminador de tubería SSAW>Unidad de tubería de soldadura en espiral de balanceo trasero

Etiquetas

Unidad de tubería de soldadura en espiral de balanceo trasero
Unidad de tubería de soldadura en espiral de balanceo trasero
Unidad de tubería de soldadura en espiral de balanceo trasero
Unidad de tubería de soldadura en espiral de balanceo trasero
Unidad de tubería de soldadura en espiral de balanceo trasero

Unidad de tubería de soldadura en espiral de balanceo trasero

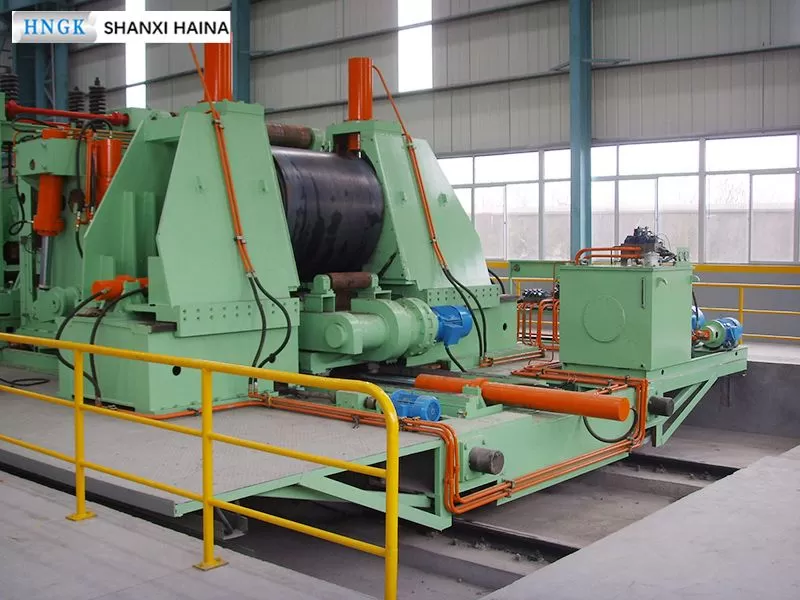

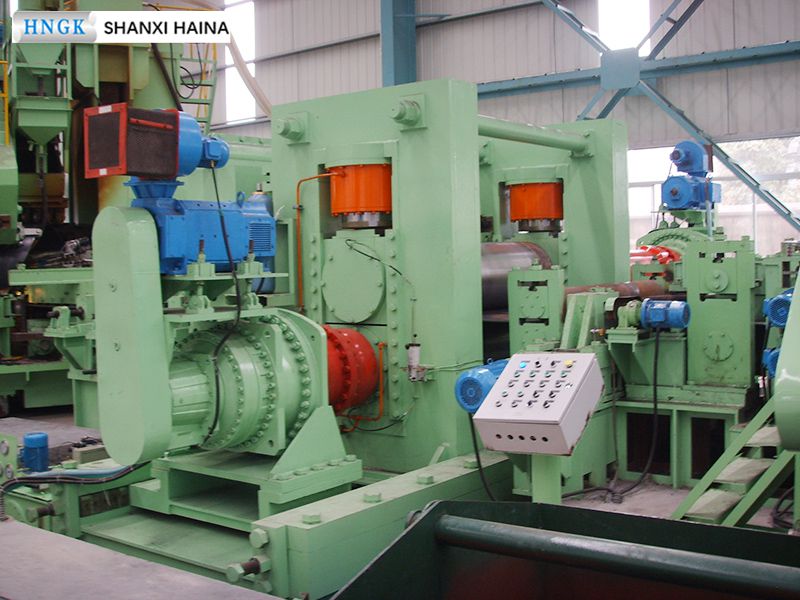

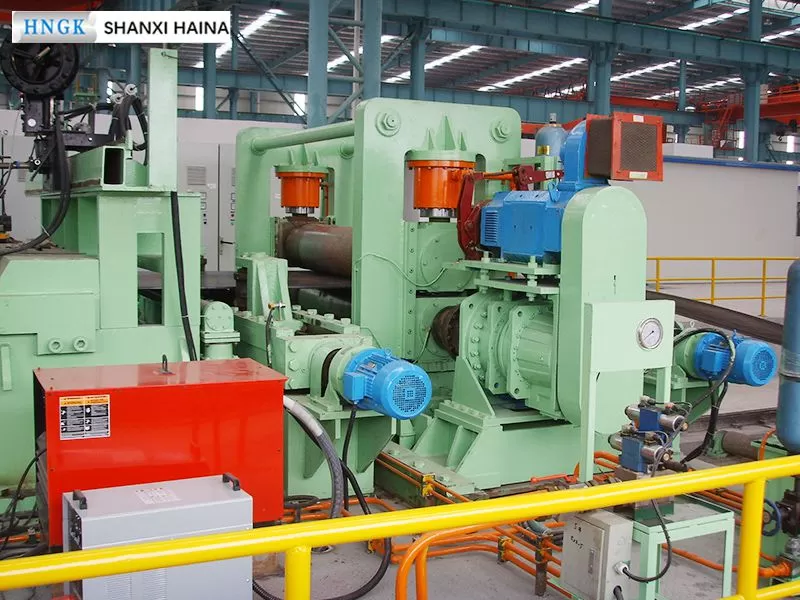

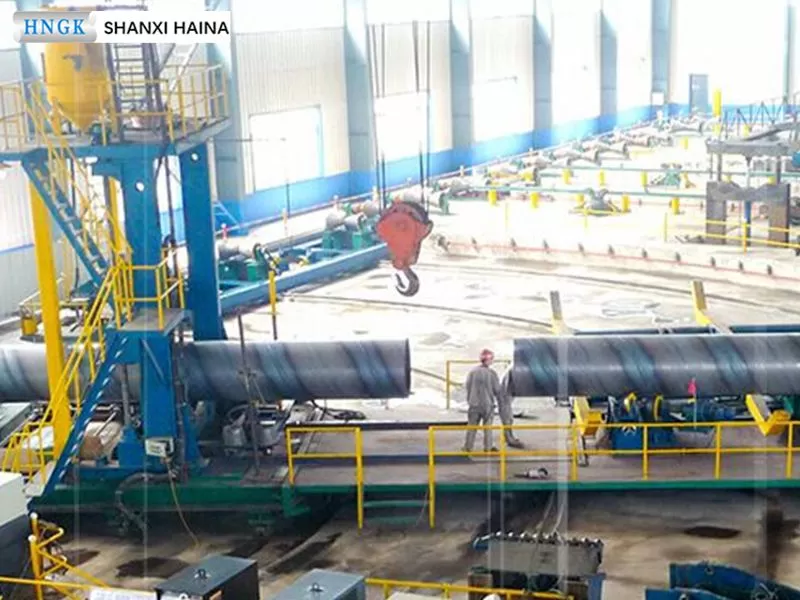

La unidad de tubería de soldadura en espiral de balanceo trasero abre y nivela el rollo de acero a través del equipo de la unidad, y luego lo envía a la máquina de moldeo en algunos ángulos, utilizando el principio de la máquina de enrollado de tres rodillos, complementada por algunos ángulos, para formar un tubo redondo continuo, y la soldadura continua en espiral se solda con la máquina de soldadura por arco sumergido.


Compartir:

Detalles

Introducción

La unidad de tubería de soldadura en espiral de balanceo trasero abre y nivela el rollo de acero a través del equipo de la unidad, y luego lo envía a la máquina de moldeo en algunos ángulos, utilizando el principio de la máquina de enrollado de tres rodillos, complementada por algunos ángulos, para formar un tubo redondo continuo, y la soldadura continua en espiral se solda con la máquina de soldadura por arco sumergido. El trabajo de apertura, desenrollado, nivelación, corte y soldadura a tope del rollo de acero se lleva a cabo en el carro de soldadura a tope de movimiento alternativo. Cuando se realiza la soldadura a tope del rollo de acero, el carro de soldadura voladora se avance a la misma velocidad que el motor principal, y el motor principal no se detiene para la producción continua. Cuando se completa la soldadura a tope, el carro de soldadura voladora retrocede rápidamente a la posición inicial, esperando el próximo rollo de acero. Este método de producción continua tiene las ventajas de alta eficiencia de producción, buena calidad del producto y menos tubos de resoldadura, etc.


Según el propósito del producto, Las unidades de tubería de soldadura en espiral de balanceo trasero se clasifican en: Modelo estándar API, modelo estándar nacional. El modelo estándar API se utiliza principalmente para la producción de tuberías de transporte de petróleo y gas natural (larga distancia), que tiene requisitos muy estrictos sobre el material y la calidad de los tubos de acero, así como sobre los equipos de la unidad y los equipos de inspección. Los modelos estándar nacionales se utilizan principalmente para el transporte de gas natural de corta distancia y tuberías de transporte de agua, la construcción de redes de tuberías urbanas, tuberías estructurales y tuberías de columna, etc. Los requisitos de material y calidad del acero también son estricots, solo superados por las normas API.


Modelo

No.

MODELO

Especificaciones (mm)

Ancho de placa (mm)

Espesor de placa (mm)

Capacidad instalada (kW)

Ocupación de tierra (m2)

1HNHL×-820Φ219-Φ820350-13003-1450030×400
2HNHL×-1020Φ273-Φ1020350-13003-1680030×400
3HNHL×-1420Φ325-Φ1420500-16003-18100030×400
4HNHL×-1620Φ426-Φ1620500-16004-25.4150030×400
5HNHL×-1820Φ508-Φ1820500-20004-25.4150030×400
6HNHL×-2020Φ508-Φ2020500-20004-25.4150030×400
7HNHL×-2400Φ508-Φ2400500-20004-25.4180030×400
8HNHL×-3000Φ610-Φ3000500-20004-25.4180030×400
9HNHL×-3500Φ720-Φ3500600-20004-25.4200030×400

Flujo de proceso

Alimentación de rollo - Apertura de rollo - Nivelación - Corte y soldadura a tope - Fresadora de borde - Máquina de envío - Pre-doblado y placa guía - Moldeo - Soldadura interna - Soldadura externa - Corte de seguimiento - Transporte afuera en vehículo de transporte de tubo - Reparación y pulido de soldadura interna y externa - Expansión de diámetro del extremo del tubo - Detección de rayos X - Prueba de presión de agua - Achaflanado de cabeza plana - Detección ultrasónica - Fotografía del extremo del tubo - Pesaje, medición de longitud y pulverización de marca - Recolección del producto terminado.
