دستگاه واحد لوله جوشی استنلس استیل برای باز کردن و صاف کردن نوارهای ورق فولادی ضد زنگ با عرض معین پس از بریدگی و بریدگی است و سپس به وارد دستگاه فرمینگ می شود. با استفاده از رول خم کردن صفحه فولادی به جنین لوله ای گرد و جوش ترکیبی دستگاه جوش پلاسما و دستگاه جوش قوس آرگون برای جوش دادن لوله خالی به لوله فولادی می شود .
اشتراک گذاری:
جزئیات
معرفی

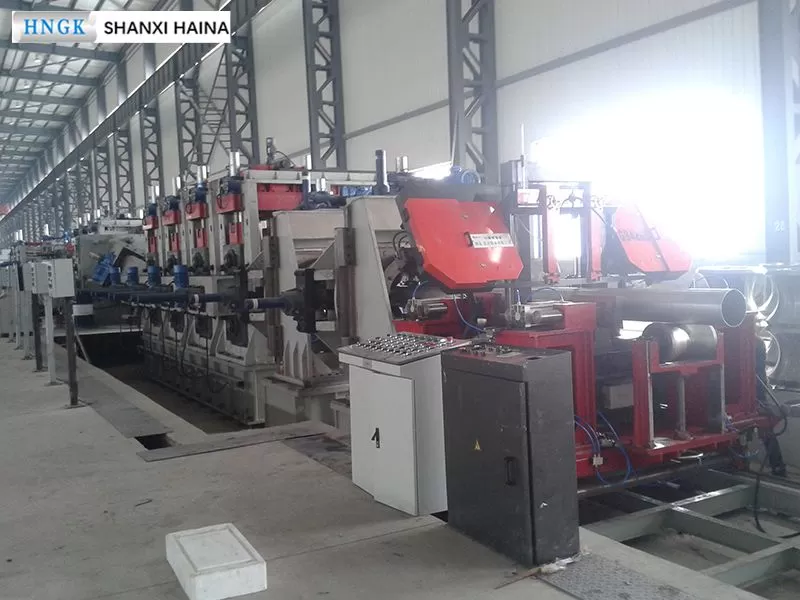

دستگاه واحد لوله جوشی استنلس استیل برای باز کردن و صاف کردن نوارهای ورق فولادی ضد زنگ با عرض معین پس از بریدگی و بریدگی است و سپس به وارد دستگاه فرمینگ می شود. با استفاده از رول خم کردن صفحه فولادی به جنین لوله ای گرد و جوش ترکیبی دستگاه جوش پلاسما و دستگاه جوش قوس آرگون برای جوش دادن لوله خالی به لوله فولادی می شود .
روش‌های شکل‌دهی لوله‌های جوشی از جنس استنلس استیل به رول‌فرمینگ، شکل‌دهی انعطاف‌پذیر و شکل‌دهی انعطاف‌پذیر کاملاً خودکار تقسیم می‌شود. واحدهای توسعه یافته توسط شرکت ما، رول فرمینگ برای قطر کوچک (Φ≤114) استفاده می شود، قطرهای متوسط و بزرگ (Φ≤711) از شکل دهی انعطاف پذیر یا شکل دهی انعطاف پذیر کملاً اتوماتیک استفاده می شود.
در سال های اخیر، شرکت ما همچنین قالب گیری کنترل دقیق را توسعه داده است، مزیت این نوع قالب گیری این است که از طریق کنترل دقیق، کیفیت قالب گیری قالب گیری خشن بسیار خوب است، به اصلاح شکل لوله نیازی به قالب گیری ندارد، بنابراین شکل قالب گیری ریز این روش فرم دهی به شکل عدم تغییر رول می باشد. به این ترتیب تمامی دستگاه های فرمینگ نیازی به تعویض رول ها ندارند که این مشکل عدم نیاز واحد قبلی به تعویض رول ها برای شکل قالب گیری راف و مشکل رول برای عوض کردن شکل قالب گیری ریز را حل می شود، باعث صرفه جویی در سرمایه گذاری رول ها، کاهش زمان تغییر مشخصات و بهبود کارایی دستگاه واحد می شود. و هنگام تغییر مشخصات، کنترل کامل کامپیوتر را اتخاذ می کند، فقط در پارامترهایی مانند قطر لوله، ضخامت دیواره و متریال وارد کامپیوتر ، رول به طور خودکار در جای خود قرار می گیرد. این روش قالب گیری برای واحدهای متوسط و بزرگ مناسب است و در مدل های 219 تا 711 قابل استفاده است که باعث صرفه جویی زیادی در سرمایه گذاری و بهبود کارایی می شود.
واحدهای لوله جوش داده شده فولاد ضد زنگ تقسیم می شوند: دستگاه لوله صنعتی، دستگاه لوله تزئینی
دستگاه واحد لوله صنعتی عمدتاً برای تولید لوله های فولادی با عیار بالا مانند خطوط لوله شیمیایی، بستر دریا، نفت و گاز طبیعی استفاده می شود، به محصول الزامات دقیق در مورد مواد و کیفیت است، این واحد مجهز به تجهیزات تست و تجهیزات فرآیندی مانند عملیات تسطیح جوش داخلی، بازپخت محلول جامد، آزمایش اشعه ایکس، تست اولتراسونیک، دستگاه تست هیدرولیک فشار بالا و غیره است.
دستگاه واحد لوله های تزئینی عمدتا برای تولید لوله های فولادی تزئینی استفاده می شود
مدل
اشغال زمین (متر مربع) | ظرفیت نصب شده (کیلو وات) | ضخامت ورق (میلی متر) | سرعت شکل دهی (m/min) | مشخصات (میلی متر) | مدل | ردیف |
18×100 | -40 | 1.0-2.5 | 0.1-2.0 | Φ15-Φ32 | HNBXG-32 | 1 |
18×100 | -45 | 1.0-4.0 | 0.1-2.0 | Φ21-Φ50 | HNBXG-50 | 2 |
18×100 | -50 | 1.5-4.5 | 0.1-2.0 | Φ25-Φ60 | HNBXG-60 | 3 |
18×120 | -55 | 1.5-5.0 | 0.1-2.0 | Φ32-Φ76 | HNBXG-76 | 4 |
18×120 | -60 | 2.0-6.0 | 0.1-2.0 | Φ36-Φ89 | HNBXG-89 | 5 |
18×120 | -70 | 2.0-7.0 | 0.1-1.8 | Φ50-Φ114 | HNBXG-114 | 6 |
18×120 | -70 | 2.0-7.0 | 0.1-1.8 | Φ50-Φ127 | HNBXG-127 | 7 |
18×120 | -75 | 2.0-8.0 | 0.1-1.8 | Φ60-Φ140 | HNBXG-140 | 8 |
18×150 | -80 | 2.0-8.0 | 0.1-1.8 | Φ76-Φ165 | HNBXG-165 | 9 |
24×200 | -100 | 2.0-10 | 0.1-1.8 | Φ89-Φ219 | HNBXG-219 | 10 |
24×200 | -120 | 2.0-10 | 0.1-1.8 | Φ89-Φ273 | HNBXG-273 | 11 |
24×200 | -250 | 2.0-12 | 0.1-1.5 | Φ140-Φ325 | HNBXG-325 | 12 |
24×200 | -250 | 2.0-12 | 0.1-1.5 | Φ140-Φ355 | HNBXG-355 | 13 |
24×200 | -250 | 2.0-12 | 0.1-1.5 | Φ165-Φ406 | HNBXG-406 | 14 |
24×300 | -300 | 2.0-14 | 0.1-1.5 | Φ165-Φ426 | HNBXG-426 | 15 |
30×300 | -350 | 3.0-14 | 0.1-1.5 | Φ219-Φ508 | HNBXG-508 | 16 |
30×300 | -350 | 3.0-14 | 0.1-1.5 | Φ273-Φ610 | HNBXG-610 | 17 |
30×300 | -400 | 3.0-14 | 0.1-1.5 | Φ273-Φ630 | HNBXG-630 | 18 |
30×300 | -400 | 3.0-14 | 0.1-1.5 | Φ273-Φ660 | HNBXG-660 | 19 |
30×400 | -400 | 3.0-14 | 0.1-1.5 | Φ325-Φ711 | HNBXG-711 | 20 |
جریان فرآیند
رول کردن- باز کردن رول - تسطیح - جوش لب به لب برشی- لوپر کوچک- شکل گیری- جوش PPT- تسطیح درز جوش داخلی- بازپخت آنلاین - خنک کننده با آب - اندازه گیری - برش به اندازه - بازرسی اشعه ایکس - پخ تخت بالا مطسح- آزمایش هیدرولیک - درمان محلول - بازرسی خارج از خط اولتراسونیک جوش و لوله - فعال سازی ترشی - وزن کشی، اندازه گیری طول، علامت گذاری اسپری - مجموعه از محصولات نهایی.
