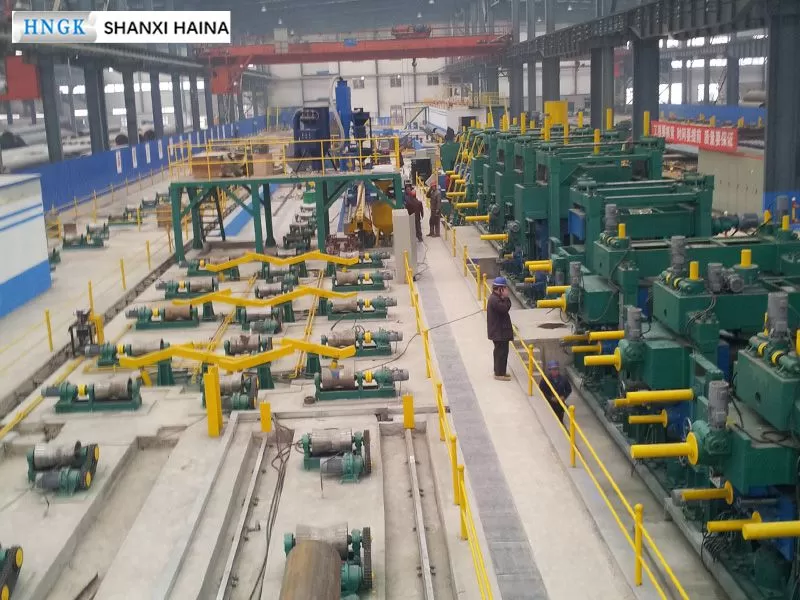

Linha de Fabricação de Tubos de Pequeno Diâmetro Soldados por Arco Submerso com Costura Reta

Introdução

A linha de fabricação de tubos de pequeno diâmetro soldados por arco submerso com costura reta representa um processo de produção no qual uma chapa de aço, após ser cortada longitudinalmente em tiras com largura específica, é desenrolada, nivelada e, em seguida, alimentada na máquina de moldagem que utiliza uma tecnologia de moldagem flexível de controlo automático preciso para formar a chapa de aço em uma peça bruta redonda, dobrando-a com rolos. A peça bruta de aço é pré-soldada por arco elétrico com gás de proteção, cortada e, em seguida, submetida a uma soldadura por arco submerso nas costuras internas e externas do tubo, um teste hidrostático, um chanframento e aplainamento das extremidades e uma inspeção de costura e tubo, com o objetivo de obter um tubo soldado por arco submerso qualificados. Esta linha de fabricação utiliza uma tecnologia de troca rápida de rolos na secção de dimensionamento, o que economiza significativamente o tempo de alteração das dimensões.

A linha de fabricação de tubos de pequeno diâmetro soldados por arco submerso com costura reta é dividida em dois tipos de acordo com o uso do produto: linha de fabricação API e linha de fabricação padrão.

A linha de fabricação API é principalmente utilizada na produção de tubos de alta qualidade, como tubos de transporte de petróleo e gás natural, tubos de revestimento de poços de petróleo, etc. Eles têm requisitos rigorosos quanto ao material e à qualidade dos produtos. A linha de fabricação está equipada com máquinas e equipamentos de deteção de falhas por raios X, de inspeção ultrassónica, de expansão hidráulica de diâmetro, de teste hidrostático e de expansão do diâmetro das extremidades do tubo, etc.

A linha de fabricação padrão é utilizada principalmente para produzir tubos de fluidos de baixa pressão, tubos estruturais e outros tubos de aço.

Os tubos de pequeno diâmetro soldados por arco submerso com costura reta têm vantagens significativas. Eles superam as desvantagens da qualidade da costura de solda nos tubos ERW, que não é facilmente controlável, não é tão boa quanto a soldadura por arco submerso e é altamente consumidora de energia. Também superam as desvantagens dos tubos com costura helicoidal, que têm costuras longas e não podem ser facilmente inspecionados após a soldadura. Além disso, superam as desvantagens do alto investimento e dos altos custos de produção associados aos processos UOE e JCOE. A qualidade da costura de solda dos tubos soldados por arco submerso com costura reta é uma das melhores entre todos os processos de soldadura, sendo também mais fiável. Durante o processo de fabricação, a costura de solda pode ser posicionada para cima, facilitando a inspeção, manutenção e reparação. As dimensões dos tubos produzidos por esta linha de fabricação cobrem exatamente a maioria das dimensões atualmente utilizadas em oleodutos e gasodutos, o que torna este produto altamente promissor no mercado. A capacidade de produção anual projetada para esta linha de fabricação é de 50 mil a 100 mil toneladas.

Pode-se afirmar que, se não houver uma grande diferença de custo entre os tubos soldados por arco submerso com costura reta e tubos com costura helicoidal, ninguém estará disposto a utilizar os tubos com costura helicoidal em oleodutos de alta qualidade. Os tubos soldados por arco submerso com costura reta substituirão os tubos com costura helicoidal em tubulações exigentes, o que significa que têm um grande potencial de mercado.

A linha de fabricação de tubos de pequeno diâmetro soldados por arco submerso com costura reta pode complementar a linha de fabricação JCOE, uma vez que é difícil e economicamente inviável para as linhas de fabricação UOE e JCOE produzirem tubos com diâmetro inferior a Φ711. A linha de fabricação de tubos de pequeno diâmetro soldados por arco submerso com costura reta tem as vantagens de baixo custo de produção e alta capacidade de produção. Isso pode compensar o problema de falta de competitividade da JCOE na produção de tubos de diâmetros pequenos e médios devido à baixa capacidade de produção e preços elevados.
