De acordo com a linha de produção existente do cliente, projete uma linha de produção de blanqueamento profissional para o cliente, com máquina de serra circular como analisador de material de suporte central, máquina de marcação e marcação de aço, dispositivo de secagem de fluido de corte de superfície de barra, sistema de monitoramento de diâmetro de barra, máquina de chamfering de cabeça única e dupla, sistema de pesagem automática e outros sistemas de controle de peso, dispositivos de empilhamento automático, Dispositivo de alimentações flexível, dispositivos de recepção de descarga de suporte, dispositivos de recepção e contagem de manipulador de racking, dispositivos de descascamento de material de barra oxidada e outros equipamentos auxiliares e conectando Faça o processo de blanqueamento usar equipamentos profissionais, correspondentes, automatizados e inteligentes, e realize fornecimento de blanqueamento totalmente automático e eficiente para os clientes.
De acordo com as necessidades reais e mais recentes de diferentes indústrias, desenvolvemos uma linha de produção de serra offline especializada para carregamento, classificação, serra, descarga, teste, paletização e embalagem, cujo núcleo é usar o quadro de alimentação de agrupamento para realizar a alimentação automática de matérias-primas, a máquina de serra circular para realizar o dimensionamento e corte automáticos de matérias-primas, e os produtos acabados após serem testados pelo mecanismo de teste automático da rack de descarga são colocados em diferentes quadros de material de acordo com os resultados pelo robô de paletização, e os quadros de material são transportados para a embaladora para empaquetamento e armazenamento após serem preenchidos. Ele pode construir uma linha de produção de serrado offline eficiente e totalmente automática em uma pequena área.
De acordo com as necessidades especiais de desempenho dos clientes, uma série de modelos especiais como serra circular de placa de corte, máquina de serra circular de corte de anel de tubo de grande diâmetro, máquina de serra circular de corte de trilho em forma de tubo retangular grande, máquina de serra circular de corte de trilho de grande perfil pode ser personalizada para resolver as necessidades de serra dos clientes de forma totalmente circular.
Compartilhar:

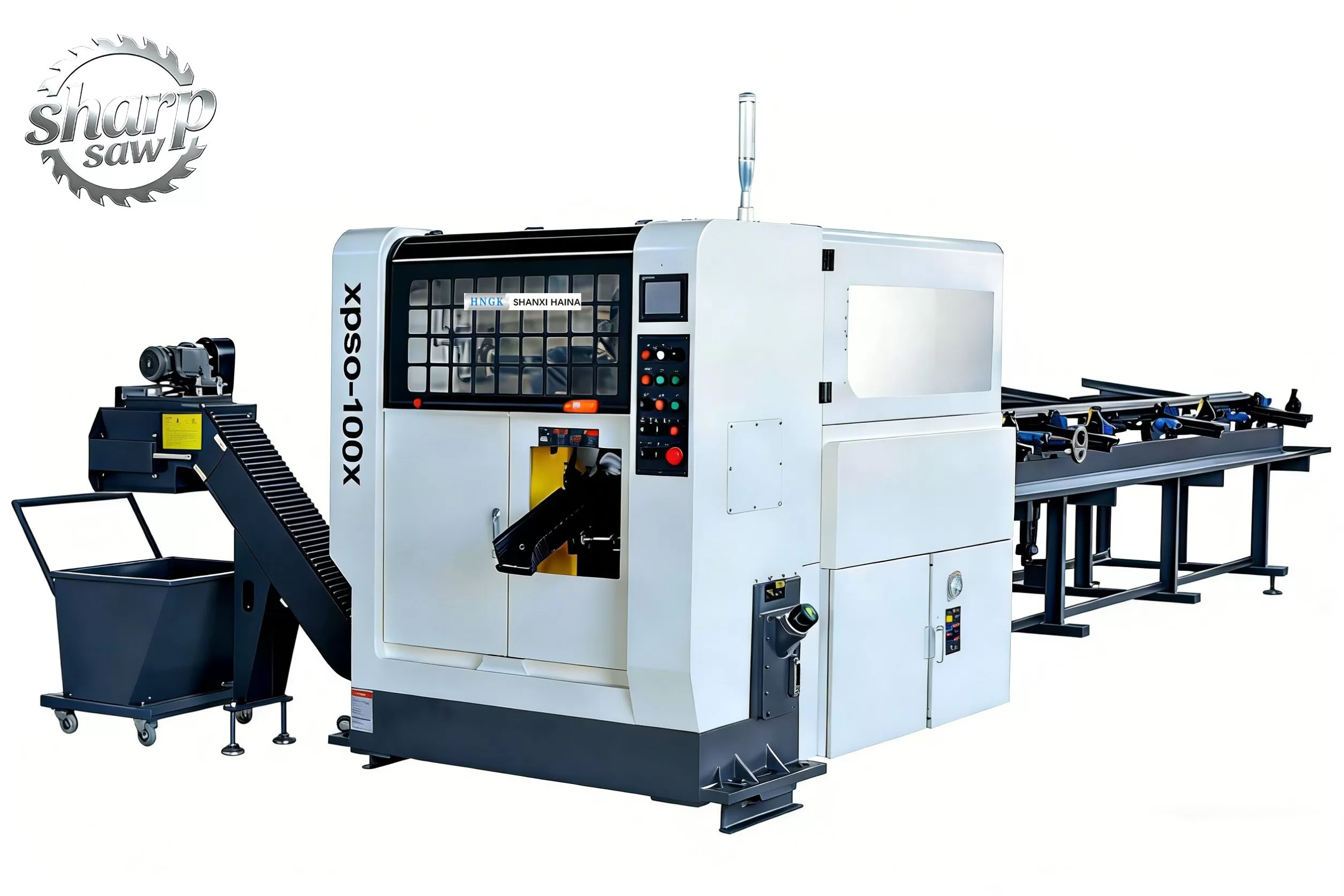

Parâmetros | Xpso-60x | Xpso-80x | Xpso-100x | Xpso-120x | Xpso-160x |
Capacidade de serrar | |||||
Material da barra / tubo circular ●(mm) | φ10-60 | Φ20-80 | Φ30-100 | Φ30-120 | Φ40-160 |
Material de ângulo / tubo quadrado ■ (mm) | 10-42 | 10-55 | 30-70 | 30-85 | 40-112 |
Dispositivo da cabeça da máquina | |||||
Especificação da lâmina da serra （mm） | φ250*2.0T | φ285*2.0T | Φ330*2.0T | Φ360*2.25T | Φ460*2.7T |
Motor de accionamento do fuso (kw) | 5.5(4P) | 7.5(4P) | 11(4P) | 13（4p） | 18.5（4p） |
Velocidade de rotação da lâmina da serra (rpm) | 40-160 | 40-160 | 40-140 | 40-140 | 40-140 |
Corte o método de alimentação | Alimentação de bisel (servomotor AC + parafuso de bola + guia linear) | ||||
Método principal da pinça | Fixação inclinada e horizontal hidráulica 1set cada | ||||
Dispositivo de compensação de liberdade de engrenagens | Freio através do eixo (pó pneumático/magnético) | ||||
Dispositivo à prova de choque de deflexão da lâmina da serra | Bloque paralelo de carbeto de tungstênio | ||||
Mecanismo de alimentação de corte ao comprimento (GFC) | |||||
Cortar ao comprimento modo de alimentação | Servo motor AC + parafuso de bola | ||||
Modo de pinça de alimentação | Fixação hidráulica horizontal | ||||
Comprimento do corte final (mm) | ≥10 | ||||
Comprimento da cauda (mm) | ≥60 | ≥70 | ≥80 | ≥90 | ≥100 |
Comprimento de alimentação única (mm) | 10-800 | 10-800 | 10-800 | 10-800 | 10-800 |
Loading rack Parâmetros | |||||
Comprimento de alimentação permitido (mm) | 2000-6000 (O rack de carga personalizado é necessário para exceder as especificações) | ||||
Método de alimentação | Elevador hidráulico pré-descarregado | ||||
Sistema hidráulico | |||||
Motor de accionamento hidráulico (kw) | 2.25（4p） | ||||
Pressão de acionamento hidráulico (mpa) | 7.0 | ||||
Capacidade do óleo hidráulico (L) | 110 | ||||
Tamanho e peso | |||||
Tamanho (L * W * H) mm | 6800*2000*2100 | 6900*2500*2500 | 7100*3000*3000 | 7200*3400*3000 | 7300*3600*3000 |
Peso (kg) | 2100 | 3000 | 3500 | 3680 | 5280 |
Equipado & opcional | |||||
Sistema de lubrificação | Lubrificação manual de agrupamento/lubrificação centralizada quantitativa temporizada automática | ||||
Divisor | Distribuidores pneumáticos alternativos/personalizados | ||||
Método de remoção de resíduos da lâmina da serra | Escova de arame circular passiva / escova de arame circular ativa | ||||
Dispositivo de remoção de chip | Extrator de chip padrão / extrator de chip personalizado | ||||
Recuperação da névoa de óleo | Máquina de filtragem multiestágio Recuperação da névoa de óleo | ||||
Permutador de calor caixa de controle elétrico | Sistema fechado de troca de calor de alta eficiência | ||||
Dispositivo de alimentação | Rack de carga padrão / rack de carga de cluster | ||||
Dispositivo de recepção de material longo de descarga | Personalizado sob demanda, on-line, offline e paletização e embalagem automática robótica | ||||
Parâmetros | Xpso-200x | Xpso-230x | Xpso-260x | Xpso-300x | Xpso-360x |
Capacidade de serrar | |||||
Material da barra / tubo circular ●(mm) | Φ80-200 | Φ100-230 | Φ130-260 | Φ170-300 | Φ200-360 |
Material de ângulo / tubo quadrado ■ (mm) | 80-140 | 100-160 | 130-180 | 170-210 | 200-252 |
Dispositivo da cabeça da máquina | |||||
Especificação da lâmina da serra （mm） | Φ540*3.0T | Φ700*3.8T | Φ750*3.8T | Φ860*4.0T | Φ960*4.2T |
Motor de accionamento do fuso (kw) | 22(4P) | 25(4P) | 30(4P) | 37（4p） | 45（4p） |
Velocidade de rotação da lâmina da serra (rpm) | 40-100 | 40-100 | 40-80 | 40-80 | 40-60 |
Corte o método de alimentação | Alimentação de bisel (servomotor AC + parafuso de bola + guia linear) | ||||
Método principal da pinça | Fixação inclinada e horizontal hidráulica 1set cada | ||||
Dispositivo de compensação de liberdade de engrenagens | Freio através do eixo (pó pneumático/magnético) | ||||
Dispositivo à prova de choque de deflexão da lâmina da serra | Bloque paralelo de carbeto de tungstênio | ||||
Mecanismo de alimentação de corte ao comprimento (GFC) | |||||
Cortar ao comprimento modo de alimentação | Servo motor AC + parafuso de bola | ||||
Modo de pinça de alimentação | Fixação hidráulica horizontal | ||||
Comprimento do corte final (mm) | ≥10 | ||||
Comprimento da cauda (mm) | ≥130 | ≥130 | ≥130 | ≥130 | ≥130 |
Comprimento de alimentação única (mm) | 10-1000 | 10-1000 | 10-1000 | 10-1000 | 10-1000 |
Loading rack Parâmetros | |||||
Comprimento de alimentação permitido (mm) | 2000-6000 (O rack de carga personalizado é necessário para exceder as especificações) | ||||
Método de alimentação | Elevador hidráulico pré-descarregado | ||||
Sistema hidráulico | |||||
Motor de accionamento hidráulico (kw) | 3.75（4p） | ||||
Pressão de acionamento hidráulico (mpa) | 9.0 | ||||
Capacidade do óleo hidráulico (L) | 150 | ||||
Tamanho e peso | |||||
Tamanho (L * W * H) mm | 7400*3700*3100 | 8000*4000*3500 | 10300*4600*4000 | 12300*4600*4000 | 15300*4600*4500 |
Peso (kg) | 7500 | 10000 | 12000 | 13600 | 15500 |
Equipado & opcional | |||||
Sistema de lubrificação | Lubrificação manual de agrupamento/lubrificação centralizada quantitativa temporizada automática | ||||
Divisor | Distribuidores pneumáticos alternativos/personalizados | ||||
Método de remoção de resíduos da lâmina da serra | Escova de arame circular passiva / escova de arame circular ativa | ||||
Dispositivo de remoção de chip | Extrator de chip padrão / extrator de chip personalizado | ||||
Recuperação da névoa de óleo | Máquina de filtragem multiestágio Recuperação da névoa de óleo | ||||
Permutador de calor caixa de controle elétrico | Sistema fechado de troca de calor de alta eficiência | ||||
Dispositivo de alimentação | Rack de carga padrão / rack de carga de cluster | ||||
Dispositivo de recepção de material longo de descarga | Personalizado sob demanda, on-line, offline e paletização e embalagem automática robótica | ||||
