Linha de Fabricação de Tubos Soldados com Costura Helicoidal tipo "Balanço Dianteiro"
Linha de Fabricação de Tubos Soldados com Costura Helicoidal tipo "Balanço Dianteiro"
Linha de Fabricação de Tubos Soldados com Costura Helicoidal tipo "Balanço Dianteiro"
Linha de Fabricação de Tubos Soldados com Costura Helicoidal tipo "Balanço Dianteiro"
Linha de Fabricação de Tubos Soldados com Costura Helicoidal tipo "Balanço Dianteiro"

Linha de Fabricação de Tubos Soldados com Costura Helicoidal tipo "Balanço Dianteiro"

A linha de fabricação de tubos soldados com costura helicoidal tipo balanço dianteiro representa um processo de produção no qual uma bobina de aço é desenrolada e nivelada pelos equipamentos da linha de fabricação e,


Compartilhar:

Details

Introdução

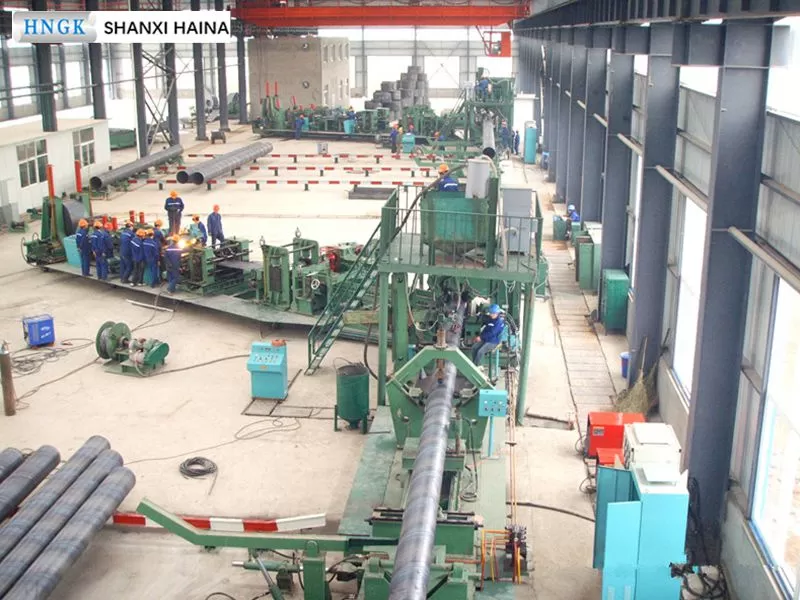

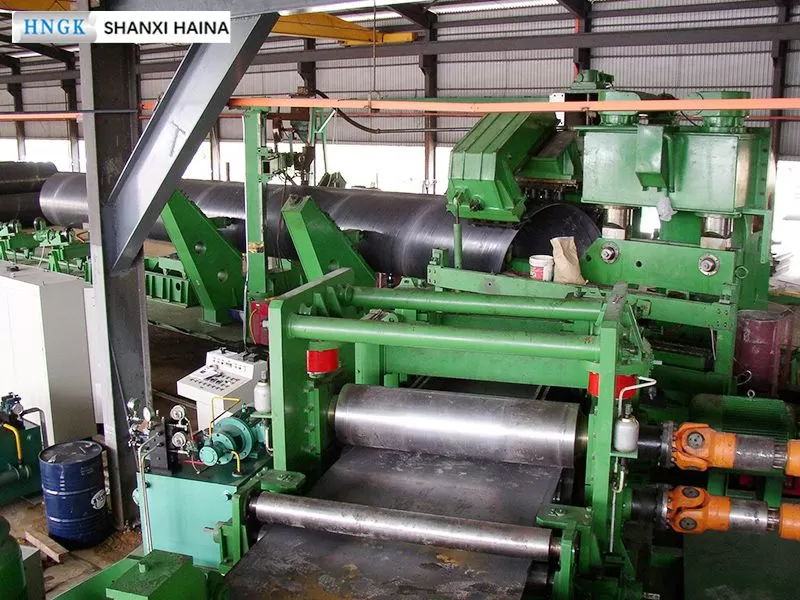

A linha de fabricação de tubos soldados com costura helicoidal tipo balanço dianteiro representa um processo de produção no qual uma bobina de aço é desenrolada e nivelada pelos equipamentos da linha de fabricação e, em seguida, alimentada na máquina de moldagem com um determinado ângulo, que utiliza o princípio da máquina de enrolar de três rolos, juntamente com certos ângulos, para formar um tubo redondo contínuo. A costura helicoidal  sem interrupção é soldada com uma máquina de solda por arco submerso. Durante o desenrolamento, corte de extremidade, nivelamento, corte e soldadura topo a topo das bobinas de aço, a máquina principal deve parar e esperar. Após a conclusão da soldadura topo a topo das bobinas de aço, a máquina principal é reiniciada para a produção. A linha de fabricação de tubos soldados com costura helicoidal tipo balanço dianteiro adota um método de produção intermitente, com as vantagens de menor investimento e operação simplificada.


A linha de fabricação de tubos soldados com costura helicoidal tipo balanço dianteiro é dividida em dois tipos de acordo com o uso do produto: linha de fabricação padrão API e linha de fabricação padrão nacional. A linha de fabricação padrão API é principalmente utilizada na produção de tubos de transporte de petróleo e gás natural (de longa distância). Eles têm requisitos muito elevados no material e na qualidade dos produtos, bem como em equipamentos da linha de fabricação e equipamentos de inspeção. A linha de fabricação padrão nacional é principalmente utilizada na produção de tubos de transporte de gás natural de curta distância, tubos para abastecimento de água, tubos de redes urbanas, tubos estruturais, tubos de suporte, etc. Os requisitos no material e na qualidade do aço são também elevados, embora sejam um pouco inferiores ao padrão API.


Modelos

ID

Modelo

Dimensões (mm)

Largura da chapa (mm)

Espessura da chapa (mm)

Potência instalada (kW)

Área ocupada (m2)

1HNQL×-426Φ219-Φ426300-6003-1420024×200
2HNQL×-529Φ219-Φ529300-8003-1630024×200
3HNQL×-630Φ219-Φ630300-10003-1840024×200
4HNQL×-720Φ219-Φ720300-12004-25.450024×200
5HNQL×-820Φ219-Φ820350-13003-1450024×200
6HNQL×-1020Φ273-Φ1020350-13003-1680024×200
7HNQL×-1420Φ325-Φ1420500-16003-18100024×200
8HNQL×-1620Φ426-Φ1620500-16004-25.4150030×300
9HNQL×-1820Φ508-Φ1820500-20004-25.4150030×300
10HNQL×-2020Φ508-Φ2020500-20004-25.4150030×300
11HNQL×-2400Φ508-Φ2400500-20004-25.4180030×300
12HNQL×-3000Φ610-Φ3000500-20004-25.4180030×300
13HNQL×-3500Φ720-Φ3500600-20004-25.4200030×300

Processo de trabalho

Alimentação da bobina - Desenrolamento - Nivelamento - Corte e soldadura topo a topo - Máquina de fresagem - Máquina de entrega - Pré-curvatura e guia - Moldagem - Soldadura interna - Soldadura externa - Acompanhamento e corte - Retirada - Retificação de costuras internas e externas - Expansão do diâmetro das extremidades do tubo - Inspeção por raios X - Teste hidrostático - Chanframento e aplainamento das extremidades - Inspeção ultrassónica - Radiografia das extremidade de tubos - Pesagem, medição de comprimento e marcação - Coleta do produto acabado.
