Ürün parametreleri

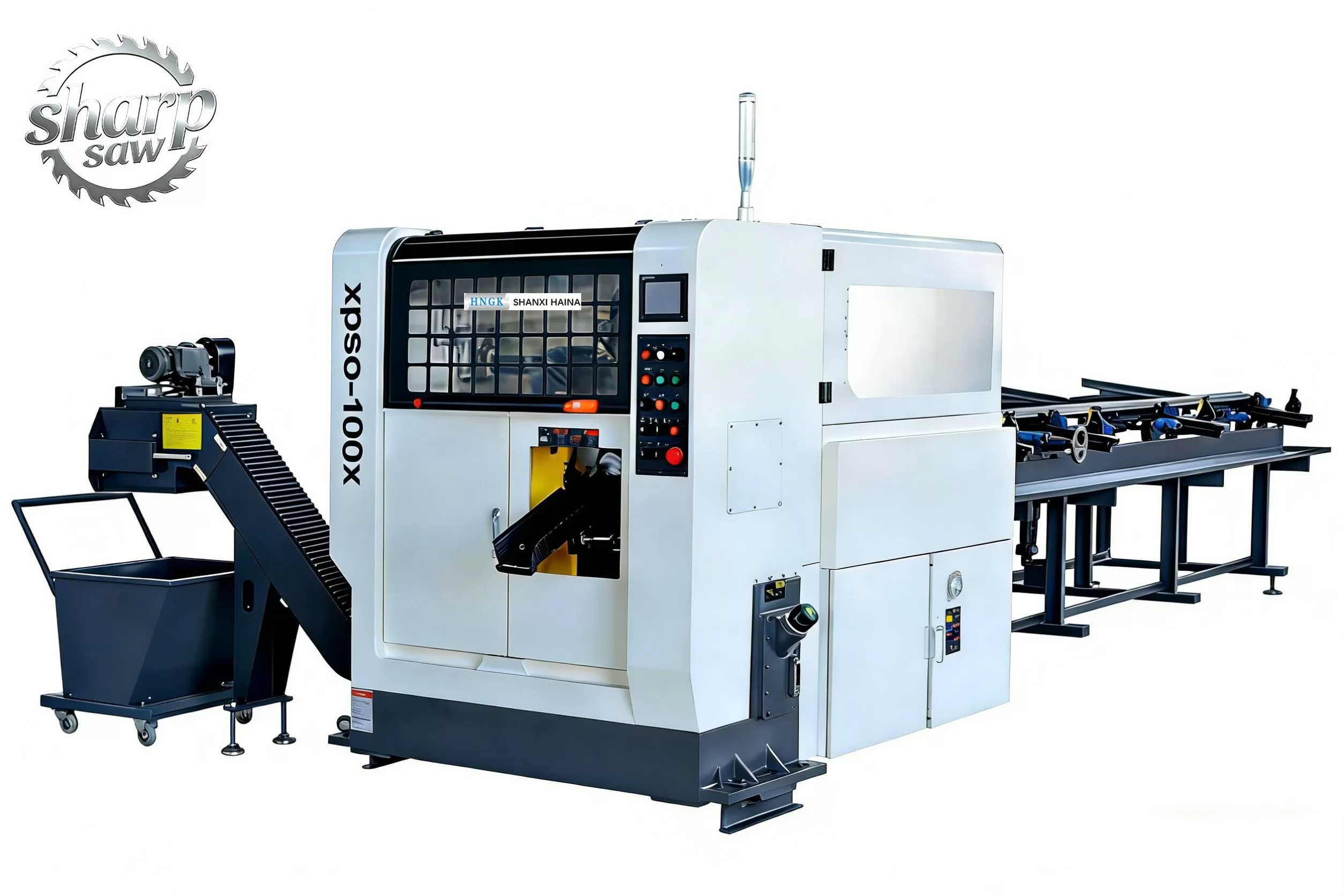

Xpso-x bevel serisi (Ekonomik, Akıllı, Verimli)
CNC tam otomatik yüksek hızlı metal dairesel testere makinesi
Parametreler | Xpso-60x | Xpso-80x | Xpso-100x | Xpso-120x | Xpso-160x |
Testere yeteneği | |||||
Bar malzemesi / dairesel tüp●(mm) | φ10-60 | Φ20-80 | Φ30-100 | Φ30-120 | Φ40-160 |
Açı malzemesi / kare boru ■ (mm) | 10-42 | 10-55 | 30-70 | 30-85 | 40-112 |
Makine kafası cihazı | |||||
Testere bıçağı özellikleri (mm) | φ250*2.0T | φ285*2.0T | Φ330*2.0T | Φ360*2.25T | Φ460*2.7T |
Mil tahrik motoru (kw) | 5.5(4P) | 7.5(4P) | 11(4P) | 13（4p） | 18.5（4p） |
Testere bıçağı dönme hızı (rpm) | 40-160 | 40-160 | 4 0-140 | 40-140 | 40-140 |
Beslenme yöntemini kesin | Bevel besleme (AC servo motor + top vidası + doğrusal kılavuz) | ||||
Ana kelepçe yöntemi | Hidrolik eğimli ve yatay sıkıştırma her 1 set | ||||
Dişli boşluk tazminatı cihazı | Milden geçen fren (pnevmatik/manyetik toz) | ||||
Testere bıçağı sapma şok geçirmez cihaz | Tungsten karbür paralel blok | ||||
Uzunluğa göre kesme besleme (GFC) mekanizması | |||||
Uzunluğa besleme moduna kesin | AC servo motor + top vidası | ||||
Besleme kelepçesi modu | Yatay hidrolik sıkıştırma | ||||
Son kesim uzunluğu (mm) | ≥10 | ||||
Kuyruk uzunluğu (mm) | ≥60 | ≥70 | ≥80 | ≥90 | ≥100 |
Tek besleme uzunluğu (mm) | 10-800 | 10-800 | 10-800 | 10-800 | 10-800 |
Yükleme rafı Parametreler | |||||
İzin verilen besleme uzunluğu (mm) | 2000-6000 (Özelleştirilmiş yükleme rafı özellikleri aşmak için gereklidir) | ||||
Besleme yöntemi | Ön boşaltılmış hidrolik asansör | ||||
Hidrolik sistem | |||||
Hidrolik sürücü motor (kw) | 2.25（4p） | ||||
Hidrolik sürücü basıncı (mpa) | 7.0 | ||||
Hidrolik yağ kapasitesi (L) | 110 | ||||
Boyut ve ağırlık | |||||
Boyut (L * W * H) mm | 6800*2000*2100 | 6900*2500*2500 | 7100*3000*3000 | 7200*3400*3000 | 7300*3600*3000 |
Ağırlık (kg) | 2100 | 3000 | 3500 | 3680 | 5280 |
Ekipmanlı ve isteğe bağlı | |||||
Yağlama sistemi | Manuel küme yağlama / otomatik zamanlı miktarlı merkezi yağlama | ||||
Bölücü | Pnömatik reciprocating / özel dağıtıcılar | ||||
Testere bıçağı atık kaldırma yöntemi | Pasif dairesel tel fırçası / aktif dairesel tel fırçası | ||||
Çip çıkarma cihazı | Standart çip ekstraktörü / özel çip ekstraktörür | ||||
Yağ sis kurtarma | Çok aşamalı filtreleme Yağ sis kurtarma makinesi | ||||
Elektrikli kontrol kutusu ısı değiştiricisi | Kapalı yüksek verimlilik ısı değişimi sistemi | ||||
Besleme cihazı | Standart yükleme rafı / küme yükleme rafı | ||||
Uzun malzeme alıcı cihazı boşaltma | Talep üzerine özelleştirilmiş, çevrimiçi, çevrimiçi dışı ve robotik otomatik paletleme ve ambalajlama | ||||
Xpso-x bevel serisi (Ekonomik, Akıllı, Verimli)
CNC tam otomatik yüksek hızlı metal dairesel testere makinesi
Parametreler | Xpso-200x | Xpso-230x | Xpso-260x | Xpso-300x | Xpso-360x |
Testere yeteneği | |||||
Bar malzemesi / dairesel tüp●(mm) | Φ80-200 | Φ100-230 | Φ130-260 | Φ170-300 | Φ200-360 |
Açı malzemesi / kare boru ■ (mm) | 80-140 | 100-160 | 130-180 | 170-210 | 200-252 |
Makine kafası cihazı | |||||
Testere bıçağı özellikleri (mm) | Φ540*3.0T | Φ700*3.8T | Φ750*3.8T | Φ860*4.0T | Φ960*4.2T |
Mil tahrik motoru (kw) | 22(4P) | 25(4P) | 30(4P) | 37（4p） | 45（4p） |
Testere bıçağı dönme hızı (rpm) | 40-100 | 40-100 | 40-80 | 40-80 | 40-60 |
Beslenme yöntemini kesin | Bevel besleme (AC servo motor + top vidası + doğrusal kılavuz) | ||||
Ana kelepçe yöntemi | Hidrolik eğimli ve yatay sıkıştırma her 1 set | ||||
Dişli boşluk tazminatı cihazı | Milden geçen fren (pnevmatik/manyetik toz) | ||||
Testere bıçağı sapma şok geçirmez cihaz | Tungsten karbür paralel blok | ||||
Uzunluğa göre kesme besleme (GFC) mekanizması | |||||
Uzunluğa besleme moduna kesin | AC servo motor + top vidası | ||||
Besleme kelepçesi modu | Yatay hidrolik sıkıştırma | ||||
Son kesim uzunluğu (mm) | ≥10 | ||||
Kuyruk uzunluğu (mm) | ≥130 | ≥130 | ≥130 | ≥130 | ≥130 |
Tek besleme uzunluğu (mm) | 10-1000 | 10-1000 | 10-1000 | 10-1000 | 10-1000 |
Yükleme rafı Parametreler | |||||
İzin verilen besleme uzunluğu (mm) | 2000-6000 (Özelleştirilmiş yükleme rafı özellikleri aşmak için gereklidir) | ||||
Besleme yöntemi | Ön boşaltılmış hidrolik asansör | ||||
Hidrolik sistem | |||||
Hidrolik sürücü motor (kw) | 3.75（4p） | ||||
Hidrolik sürücü basıncı (mpa) | 9.0 | ||||
Hidrolik yağ kapasitesi (L) | 150 | ||||
Boyut ve ağırlık | |||||
Boyut (L * W * H) mm | 7400*3700*3100 | 8000*4000*3500 | 10300*4600*4000 | 12300*4600*4000 | 15300*4600*4500 |
Ağırlık (kg) | 7500 | 10000 | 12000 | 13600 | 15500 |
Ekipmanlı ve isteğe bağlı | |||||
Yağlama sistemi | Manuel küme yağlama / otomatik zamanlı miktarlı merkezi yağlama | ||||
Bölücü | Pnömatik reciprocating / özel dağıtıcılar | ||||
Testere bıçağı atık kaldırma yöntemi | Pasif dairesel tel fırçası / aktif dairesel tel fırçası | ||||
Çip çıkarma cihazı | Standart çip ekstraktörü / özel çip ekstraktörür | ||||
Yağ sis kurtarma | Çok aşamalı filtreleme Yağ sis kurtarma makinesi | ||||
Elektrikli kontrol kutusu ısı değiştiricisi | Kapalı yüksek verimlilik ısı değişimi sistemi | ||||
Besleme cihazı | Standart yükleme rafı / küme yükleme rafı | ||||
Uzun malzeme alıcı cihazı boşaltma | Talep üzerine özelleştirilmiş, çevrimiçi, çevrimiçi dışı ve robotik otomatik paletleme ve ambalajlama | ||||
