Önden sarımlı spiral kaynaklı boru ünitesi, çelik bobini ünite ekipmanı aracılığıyla açıp düzleştirerek belirli bir açıyla şekillendirme makinesine gönderir.
Paylaşmak:
Ayrıntılar
Giriş

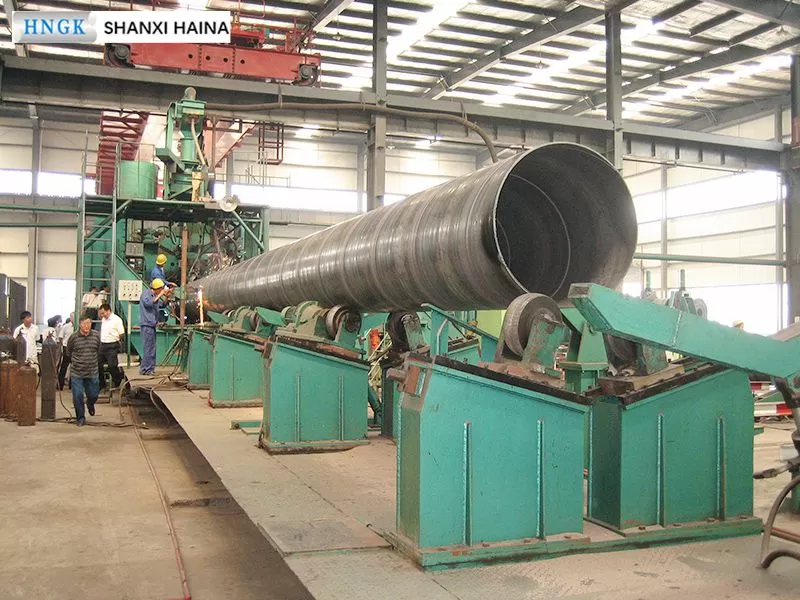

Önden sarımlı spiral kaynaklı boru ünitesi, çelik bobini ünite ekipmanı aracılığıyla açıp düzleştirerek belirli bir açıyla şekillendirme makinesine gönderir. Belirli açılarla desteklenen üç silindirli yuvarlak makine prensibini kullanarak, sürekli bir yuvarlak boru oluşturulur. Spiral kaynaklar tozaltı kaynak makinesi ile kaynaklanır.Çelik bobin hatta alınırken, açılırken, tesviye edilirken, alın kaynağı yapılırken, ana makine durmalı ve beklemelidir. Çelik bobin alın kaynağı tamamlandıktan sonra ana makine üretim için açılır.Önden sarımlı spiral kaynaklı boru ünitesi, düşük yatırım ve basit kullanım avantajlarına sahip aralıklı üretim yöntemini benimser.
Ürünün farklı kullanımlarına göre önden sarımlı spiral kaynaklı boru ünitesi ikiye ayrılır: API standart modeli ve ulusal standart modeli.API standart modelleri esas olarak petrol ve doğal gaz (uzun mesafe) iletim boruları üretmek için kullanılır. Çelik boruların malzemesi ve kalitesi ile ünite ekipmanı ve muayene ekipmanı konusunda çok yüksek standartlara ihtiyaç duyar.Ulusal standart model esas olarak kısa mesafeli doğal gaz iletimi ve su boru hatları, kentsel boru hattı ağı inşaatı, yapısal borular, kolon boruları vb. için kullanılır.Çelik için malzeme ve kalite gereksinimleri de yüksektir, API standartlarından sonra ikinci sıradadır.
Modeller
Seri no | Model | Özellikler (mm) | Plaka genişliği (mm) | Plaka kalınlığı (mm) | Kurulu kapasite (kW) | Alan (m2 ) |
| 1 | HNQL×-426 | Φ219-Φ426 | 300-600 | 3-14 | 200 | 24×200 |
| 2 | HNQL×-529 | Φ219-Φ529 | 300-800 | 3-16 | 300 | 24×200 |
| 3 | HNQL×-630 | Φ219-Φ630 | 300-1000 | 3-18 | 400 | 24×200 |
| 4 | HNQL×-720 | Φ219-Φ720 | 300-1200 | 4-25.4 | 500 | 24×200 |
| 5 | HNQL×-820 | Φ219-Φ820 | 350-1300 | 3-14 | 500 | 24×200 |
| 6 | HNQL×-1020 | Φ273-Φ1020 | 350-1300 | 3-16 | 800 | 24×200 |
| 7 | HNQL×-1420 | Φ325-Φ1420 | 500-1600 | 3-18 | 1000 | 24×200 |
| 8 | HNQL×-1620 | Φ426-Φ1620 | 500-1600 | 4-25.4 | 1500 | 30×300 |
| 9 | HNQL×-1820 | Φ508-Φ1820 | 500-2000 | 4-25.4 | 1500 | 30×300 |
| 10 | HNQL×-2020 | Φ508-Φ2020 | 500-2000 | 4-25.4 | 1500 | 30×300 |
| 11 | HNQL×-2400 | Φ508-Φ2400 | 500-2000 | 4-25.4 | 1800 | 30×300 |
| 12 | HNQL×-3000 | Φ610-Φ3000 | 500-2000 | 4-25.4 | 1800 | 30×300 |
| 13 | HNQL×-3500 | Φ720-Φ3500 | 600-2000 | 4-25.4 | 2000 | 30×300 |
İşlem süreci
Bobinin hatta alımı- bobin açma - Tesviye - Alın Kaynağı Kesme - Freze makinesi - Teslimat makinesi - Ön bükme ve kılavuz plakası - Şekillendirme - İç kaynak - Dış kaynak - Takip ve kesme - Çekme - İç ve dış kaynak taşlama - Boru ucu genişletme Çapı—X - ışın muayenesi - hidrolik basınç testi - düz pah kırma - ultrasonik muayene - boru ucu filmi - tartma, uzunluk ölçümü, sprey etiketleme - Nihai ürünün toplanması
